１．产品信息:
产品型号：有铅低温焊锡丝 140±5度 松香Q 2.2% 线径：（φ0.3～3.0mm）
本产品应用于严格的人工焊接和自动焊接的锡线。由高纯度原材料精制而成，在电子装配工业中有广泛应用。
２．化学成分
本产品使用焊锡成分见表 1。
表１ 成分 （％）
|
Sn |
Pb |
Sb |
Cu |
Bi |
As |
Fe |
Zn |
Al |
Cd |
|
50±1 |
余量 |
≦1.0 |
≦0.03 |
≦0.03 |
≦0.03 |
≦0.02 |
≦0.002 |
≦0.005 |
18±1 |
３．产品特性
本产品的特性见表 2。
表 2 产品特性
|
項 目 |
特性値 |
試験方法 |
|
|
助焊剂含量（%） |
2.2±0.3 |
GB/T 20422 付録 B |
|
|
卤素含量（%） |
0.9±0.2 |
JIS Z 3197 8.1.4.2.1 |
|
|
铜板腐蚀 |
无 |
JIS Z 3197 8.4.1 |
|
|
表面绝缘阻抗 （Ω） |
40℃/90%RH |
＞1×1011 |
JIS Z 3197 8.5.3 |
|
85℃/85%RH |
＞1×108 |
||
|
扩散率（%） |
＞80 |
JIS Z 3197 8.3.1.1 |
|
|
迁移试验 |
无迁移 |
JIS Z 3197 8.5.4 |
|
|
乾燥度 |
合格 |
GB/T 31474 6.9 |
|
|
熔点（℃） |
143±1 |
DCS |
|

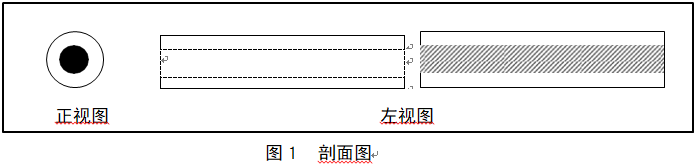

４．性状、及线径4.1. 性状外观
本产品表面光滑、使用上无有害缺陷、助焊剂有连续充填。
4.1. 线径
本产品的线径公差
A:±0.05mm
B：线径的±5%
取较大者。
5．保存方法与保存期限
7.1.保存环境：无潮湿干燥的场所
7.2.保存方法：用卡板/胶板/物料架放置，避免直接放置于地面。
7.3.保存期限：生产日起 1 年。
7.4.保存特别注意事项：参见 MSDS。
6．产品使用参数及建议
产品使用功率为 60~80W 的电烙铁焊接时要求回温性好，建议使用可调式恒温烙铁。建议烙铁头温度实际测量温度范围在 200±30℃。
7．产品特点和安全性
锡丝在日常的使用过程中因与助剂焊配套使用，故会产生一定量的分解及反应后的烟雾，这些烟雾，应充分被抽走，建议作业者佩戴防护用品。
焊点周围的残留物是否清洗，视产品性能要求。
