产品名称: 产品编号
无铅锡丝 – 无铅合金 – Sn99.3/Cu0.7 SC-99307
产品描述：
本产品符合当今取消ODS物质的电子产品水清洗工艺流程。具有焊接速度快、焊点光亮美观、焊后残留物极易用温水清洗等特点。本厂配有多种合金比例和线径供可选择。
合金的化学成份：
|
名称 |
元素 |
含量(%wt/wt) |
|
锡 |
Sn |
余数 |
|
铅 |
Pb |
Max 0.050 |
|
铝 |
Al |
Max 0.005 |
|
锑 |
Sb |
Max 0.050 |
|
砷 |
As |
Max 0.030 |
|
铋 |
Bi |
Max 0.050 |
|
铜 |
Cu |
0. 7 – 0.85 |
|
铁 |
Fe |
Max 0.010 |
|
锌 |
Zn |
Max 0.003 |
|
镉 |
Cd |
Max 0.002 |
|
银 |
Ag |
Max 0.050 |
|
镍 |
Ni |
Max 0.010 |
|
铟 |
In |
Max 0.050 |
|
金 |
Au |
Max 0.050 |
助焊剂的化学成份：
焊剂适合含量为锡丝重量的 2.4±0.2%，焊剂的其它含量比例也可以使用，含量范围 2.0% – 3.5%。可以依客户要求生产。助焊剂的特性：
|
所含助焊剂型号 |
特性 |
清洗方式 |
|
SC-99307 |
润湿快，活性强，适合于消费性电子组装行业，在普通使用条件下助焊剂残留物无腐蚀，不导电，大多数消费性电子组装行业的使用者可免洗残余物 |
溶剂清洗剂 |
助焊剂的特性：
|
物理性质和可靠性数据 |
规格 |
测试方法 |
结果(典型的) |
|
助焊剂类型 |
- |
- |
RA – 免洗 |
|
等级类型 |
查阅 J-STD-004 |
- |
ROL1 |
|
颜色 |
- |
- |
淡黄色 |
|
气味 |
- |
- |
淡 |
|
卤化物含量 (%) (氯化物和溴化物) |
Max 0.44 % |
JIS Z 3197, Method 8.1.4.2.1 |
0.30-0.40 % |
|
腐蚀测试 |
合格 |
J-STD-004, IPC-TM-650, Method 2.6.15 |
合格 |
|
表面绝缘阻抗(典型的) 85°C / 85% RH 168 小时 |
Min 1×108 W |
J-STD-004, IPC-TM-650, Method 2.6.3.3 |
≥1.0×109 W |
|
扩散率(%) |
Min 70% Lead Free Solder (JIS 3283:2006) |
JIS Z 3197, Method 8.3.1.1 |
≥83% |
产品外观：

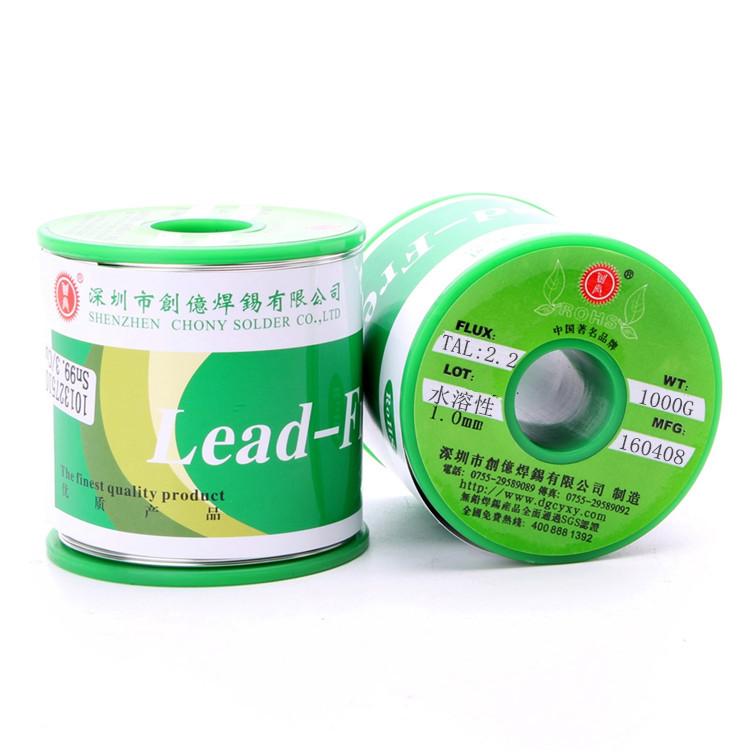

创亿焊锡的无铅焊锡线产品外观为银白色，直径标准有0.30-2.40mm(±0.05mm) ， 2.50mm-3.50mm(±0.10mm)，3.60mm-4.50mm(±0.20mm)，≥4.60mm(±0.30mm)。
清洗：
助焊剂残留物无腐蚀，不导电，大多数的使用可以不清洗。如果需要清除残留物，可以使用创亿焊锡的溶剂清洗剂清洗。
操作：
焊接时烙铁头适合温度控制在 350-430oC 之间，烙铁头的角度以 45-60 o（垂直工作面）为最佳。烙铁头应与元件引线和 PCB 焊盘表面接触。
包装：
无铅焊锡线每卷 0.5kg 或 1kg，每盒 10kg。盒子外标识有可以追踪的生产批号，制造商名称，合金成份，重量等。
出货：
每批出货产品均有相应的分析证明书，证明产品的合金组成和相关数据。
贮存和保质期：
无铅焊锡丝的保质期自生产之日期18个月内，本产品应储藏在干燥而且无腐蚀的环境。尽量减少锡丝受到氧化，确保包装不破损，锡丝不暴露于灰尘和其他物质中。
健康和安全:
在安全和健康问题上，请参考材料安全数据表。
